手机散热新方案：微泵液冷技术及布局厂商梳理

前言：据报道，Mate80即将推出，或搭载内嵌式液冷微泵风扇，以解决高性能芯片散热问题。

一. 微泵液冷概览

微泵液冷是一种主动式散热方案，通过微型泵驱动冷却介质循环，实现热量转移。

其核心特点在于主动循环机制，散热理论极限达到92mA/°C，高于传统被动散热方案（如均热板/石墨片）的79mA/°C。

1.1 工作流程

（1）吸热：冷却液流经热源（如SoC芯片）时，通过对流换热吸收热量，温度升高。

（2）热量搬运：微泵驱动高温冷却液沿管道流向散热模块（如均热板/相变材料层）。

（3）散热：冷却液在散热模块中通过相变（蒸发-冷凝）或热交换（空气对流）释放热量，温度降低。

（4）回流：冷却后的液体返回热源，完成闭环循环。

1.2 内嵌式特点

（1）内嵌优势：高效散热、多热源覆盖、智能调控（兼顾散热与功耗）、静音设计（微泵运行噪音低于风扇）。

（2）内嵌局限：功耗增加、成本提升（微型泵/液冷模组/驱动芯片）、空间占用（泵体/管道/散热模块）。

1.3 组成部件

（1）微型泵：主流为压电微泵（含驱动芯片），产生高频振动驱动冷却液循环。

（2）冷却介质：相变材料、氟化液。

（3）散热模块：均热板（铜基微通道）、相变材料层（PCM）。

（4）管道与密封件：通常采用柔性硅胶或聚酰亚胺。

1.4 技术演进

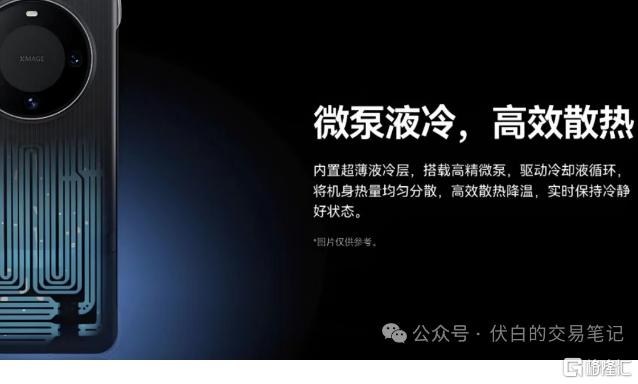

（1）主流方案：分为两类，独立液冷壳（微泵液冷壳+风冷背夹）、机身内置。

（2）应用领域：在手机、平板、PC、可穿戴设备（VR/MR）、无人机、机器人等领域均有前景。

二. 相关布局厂商

2.1 微泵驱动芯片

艾为电子：主营手机数模混合、模拟、射频芯片，自主研发180Vpp压电微泵液冷驱动产品，已在多家客户完成验证并即将量产。

南芯科技：主营模拟与嵌入式芯片，自研压电微泵液冷驱动芯片SC3601。

2.2 模组

智动力：主营消费电子功能性与结构性器件，热管、均热板VC打入三星手机液冷散热模组，液冷VC均热板处于测试打样阶段。

飞荣达：主营电磁屏蔽与热管理材料，配合客户研发微泵液冷等新产品，有望应用于手机、平板等市场。
