AI服务器电源：PSU/Power Shelf供应格局梳理

一. 服务器电源架构

服务器电源是将电网交流电（AC）转换为服务器负载（GPU/CPU）所需直流电（DC）的电能转换装置。

转换流程：市电（AC）→变压器（降压）→UPS（应急/稳压）→AC/DC模块（交流转直流）→DC/DC模块（直流降压）。

1.1 AC/DC模块（机架级电源）

（1）功能：将电网交流电（220V/380V AC）转换为中压直流电（50V DC），负责机架供电。

（2）物理形态：Power Shelf，内置多个PSU。

（3）配置位置：较灵活，如机柜后部/底部、侧柜（Sidecar）。

 1.2 DC/DC模块（主板级电源）

（1）功能：将AC-DC输出的直流电（50V）进一步降压至芯片级电压（如1V/0.8V）。

（2）物理形态：DC/DC转换器、PDB。

（3）配置位置：服务器内部，负责CPU/GPU供电。

二. 具体产品

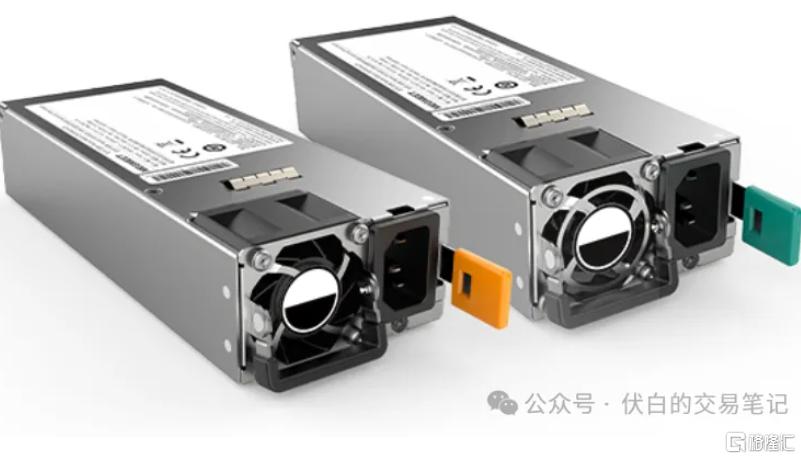

2.1 PSU（电源供应单元）

（1）作用：AC/DC转换，分为AC/DC、DC/DC两个转换环节。

（2）组成：整流桥、PFC模块（功率因数校正）、EMI滤波器、高频变压器、开关晶体管等。

（3）工作流程：AC→高压脉动DC（整流/滤波）→高压稳定DC（PFC校正）→低压DC。

2.2 Power Shelf（电源架）

（1）作用：模块化电源系统，负责机柜电力分配、冗余管理、动态负载响应等。

（2）组成：通常含6个PSU插槽，并集成PDU（输入/输出配电单元）、BBU（电池备份单元）、超级电容。

三. 案例：英伟达GB200 NVL72机架

NVL72单机柜共18块Compute Tray（计算托盘），每块对应4个Blackwell GPU、2个Grace CPU，通过三级转换分层降压。

转换路径：Power Shelf（AC/DC）→PDB（48V→12V DC/DC）→VRM（12V→1V DC/DC）

（1）AC/DC环节：单机架配置6组/8组Power Shelf，每组含6个5.5kW PSU（5个工作，1个冗余备用）。

（2）DC/DC环节：一级转换（48V→12V）通过PDB（电源分配板）完成；二级转换（12V→1V/0.8V）通过VRM（电压调节模块）完成。

四. 供应格局

4.1 全球头部

（1）AC/DC：台达电子、宝光科技、伟创力、维谛技术。

（2）DC/DC：台达电子、瑞萨电子、英飞凌、MPS。

4.2 国内厂商

麦格米特：专注电气控制领域，服务器电源Power Shelf/PSU切入英伟达供应链。

欧陆通：开关电源国内龙头，服务器电源供货浪潮、富士康、新华三。

中国长城：CRPS服务器电源出货量全球第一，客户包括浪潮、宏基、新华三等。

新雷能：高功率服务器电源供货新华三、浪潮、字节、百度。

阳光电源：光伏逆变器全球龙头，拓展AIDC电源，覆盖HVDC/SST/PSU等。
