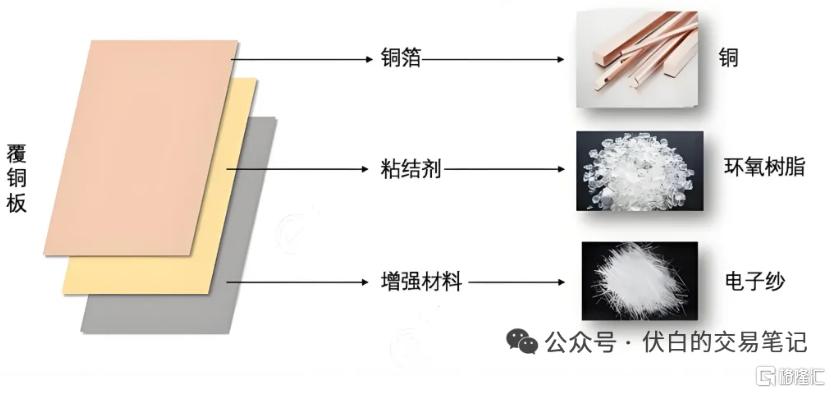

一. 覆铜板结构

覆铜板为PCB核心基材,主要由树脂、电子布、铜箔制备而成:

(1)铜箔(导电层):承担信号传输功能。

(2)电子玻纤布(骨架):提供力学支撑与性能优化。

(3)树脂(粘结剂):粘合电子布与铜箔,并提供电气绝缘性。


二. 电子布分类

电子玻纤布是以无碱玻璃纤维纱为原料,通过平纹织造工艺制成的非金属织物,具备优秀的机械、电气性能及化学稳定性。

2.1 Low DK布(低介电常数玻纤布)

(1)特性:低介电常数(Dk≤4.3)、低介电损耗(Df≤0.0025),信号衰减小。

(2)应用:用于高频高速PCB基材(服务器主板、交换机背板、基站射频模块)。

(3)供应格局:日东纺(日)、AGY(美)、中材科技、国际复材。

2.2 Low CTE布(低热膨胀系数玻纤布)

(1)特性:热膨胀系数极低(CTE≤3.0ppm/℃)、提升芯片堆叠和封装稳定性。

(2)应用:用于芯片封装基板/IC载板(GPU/ASIC/HBM/SoC)。

(3)供应格局:日东纺(日)、三菱化学(日)、宏和科技。

三. Q布概览

3.1 Low DK布对比

(1)第一代:基于E玻纤,Dk≈4.3、Df≈0.002、适用频率≤20GHz,如消费电子、通信基站、汽车电子。

(2)第二代:基于D玻纤,Dk≈3.5、Df≈0.0015、适用频率≤50GHz,如服务器主板、交换机背板。

(3)第三代:基于石英纤维,Dk≈2.3、Df≈0.0009、适用频率≥100GHz,如AI服务器(英伟达Rubin)、光模块(1.6T)。

4.2 Q布(石英布)

Q布全称为第三代低介电常数(Low Dk)电子玻纤布,专为解决超高频信号传输损耗问题设计。

其原材料采用高纯石英纤维(SiO₂≥99.998%,4N8级),摆脱玻璃纤维中的金属氧化物对介电性能的干扰。

4.3 国内供应商

菲利华:控股中益新材,Q布唯一全产业链布局;Q布产能5万米/月;已通过松下M9、英伟达认证。

宏和科技:超薄Low CTE布国内龙头,Q布产能爬坡中;已通过台光、生益、斗山认证。

中材科技:旗下泰山玻纤为LOW DK布国内龙头,Q布产能1.5万米/月,已通过台光、生益、胜宏认证。
