一. M9覆铜板增量

英伟达确定在新一代Rubin中使用M9材料:CPX和midplace的PCB都将使用M9 CCL,目前正评估compute和switch tray是否也采用M9。

M9 CCL(覆铜板)材料端增量:

(1)玻纤布:升级为第三代LOW DK布(Q布/石英布)。

(2)铜箔:升级为HVLP4铜箔。

(3)树脂:升级为碳氢树脂(PCH)/苊烯树脂(EX)。

(4)填料:球形硅微粉用量翻倍(M8/M9填料体积是M7的2倍)。

(5)钻针:Q布硬度高,对钻针损耗大,用量大增(单针寿命从1000孔下降至200孔)。


二. 覆铜板结构

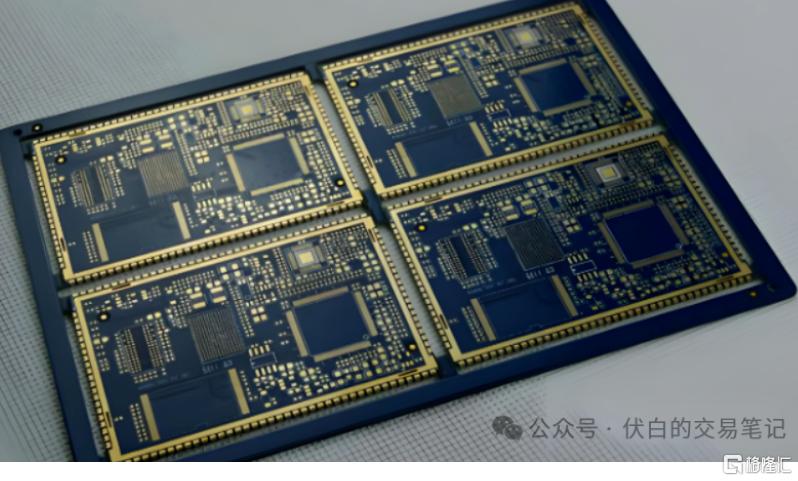

覆铜板(CCL)是制备PCB的核心基材,其由玻纤布浸没树脂后,与铜箔热压而成,承担PCB导电、绝缘、支撑等核心功能。

(1)铜箔(导电层):承担信号传输功能。

(2)电子玻纤布(骨架材料):提供力学支撑与性能优化。

(3)树脂(粘结剂):粘合电子布与铜箔,并提供电气绝缘性。

三. 电子布分类

电子玻纤布是以无碱玻璃纤维纱为原料,通过平纹织造工艺制成的非金属织物,具备优秀的机械、电气性能及化学稳定性。

3.1 Low DK布(低介电常数玻纤布)

(1)特性:低介电常数(Dk≤4.3)、低介电损耗(Df≤0.0025),信号衰减小。

(2)下游应用:高频高速PCB(服务器主板、交换机背板)。

(3)供应格局:日东纺(日)、AGY(美)、中材科技、国际复材。

3.2 Low CTE布(低热膨胀系数玻纤布)

(1)特性:热膨胀系数极低(CTE≤3.0ppm/℃)、芯片堆叠和封装稳定性更高。

(2)下游应用:芯片封装基板/IC载板(GPU/ASIC/HBM/SoC)。

(3)供应格局:日东纺(日)、三菱化学(日)、宏和科技。

四. Low DK布划分

(1)第一代:基于E玻纤,Dk≈4.3、Df≈0.002;适用频率≤20GHz,如消费电子、基站射频。

(2)第二代:基于D玻纤,Dk≈3.5、Df≈0.0015;适用频率≤50GHz,如服务器、交换机。

(3)第三代:基于石英纤维,Dk≈2.3、Df≈0.0009;适用频率≥100GHz,如AI服务器(英伟达Rubin)、光模块(1.6T)。

五. Q布供应格局

Q布为第三代Low DK布,专为超高频信号传输设计,其采用高纯石英纤维(4N8级),摆脱传统玻纤中的金属氧化物对介电性能的干扰。

菲利华:控股中益新材,Q布全产业链布局,产能5万米/月;已通过松下M9、英伟达、台光认证。

宏和科技:超薄Low CTE布国内龙头,Q布产能爬坡中,已通过台光、生益、斗山认证。

中材科技:旗下泰山玻纤为Low DK布国内龙头,Q布产能1.5万米/月,已通过台光、生益、胜宏认证。
