AI服务器电源架构：一/二/三次电源供应商梳理

一. 服务器电源架构

服务器电源是将电网交流电（AC）转换为负载（GPU/CPU）所需直流电（DC）的电能转换装置。

转换流程：市电（AC）→变压器→UPS→AC/DC模块（交流转直流）→DC/DC模块（直流降压）。

英伟达NVL72机柜采用三级电源架构实现分层降压：

Power Shelf/PSU（AC/DC）→PDB（48V DC→12V DC）→VRM（12V DC→1V DC）。

二. 按转换层级划分

2.1 一次电源

（1）功能：将电网交流电（220V/380V AC）转换为中压直流电（48V DC），负责机架供电。

（2）物理形态：Power Shelf（内置多个PSU），通常安装在机柜后部/底部、侧柜。

2.2 二次电源

（1）功能：将48V DC降压至12V DC ，作为中压转换枢纽。

（2）物理形态：部分PSU已集成，也可采用PDB（电源分配板），安装在服务器内部。

2.3 三次电源

（1）功能：将12V DC降压至芯片级电压（如1V/0.8V），直接为CPU/GPU供电。

（2）物理形态：VRM（电压调节模块），直接焊接在主板，紧贴CPU/GPU。

三. 一次电源物理载体

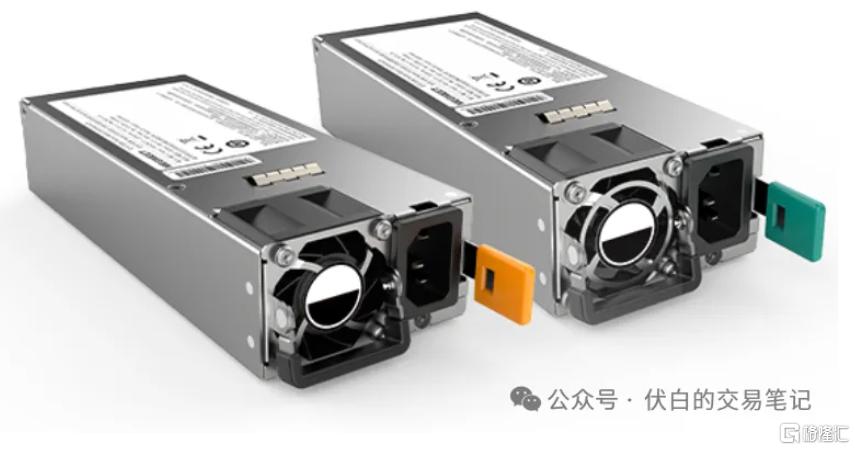

3.1 PSU（电源供应单元）

（1）作用：交直流转换，分为AC/DC、DC/DC两个转换环节。

（2）组成：整流桥、PFC模块、EMI滤波器、高频变压器。

（3）位置：通常为独立模块，可插入服务器或Power Shelf。

3.2 Power Shelf（电源架）

（1）作用：机柜级供电单元，负责机柜电力分配、冗余管理、动态负载响应。

（2）组成：通常含6个PSU插槽，并集成PDU（配电单元）、BBU（电池备份单元）等。

四. 供应格局

（1）一次电源（PSU/Power Shelf）：台达电子、宝光科技、伟创力、维谛技术、麦格米特、欧陆通。

（2）二/三次电源：ADI、德州仪器、英飞凌、瑞萨电子、MPS、新雷能（板载DC-DC电源解决方案）。
